Диод Шоттки ss33: характеристики, datashit

Диод ss33 относится к классу диодов с барьером Шоттки. Диоды Шоттки отличаются от обычных тем, что в качестве барьера у них выступает не pn-переход, а переход металл-полупроводник. Благодаря такой конструкции у диодов Шоттки ниже падение напряжения при прямом токе (параметр V_F) - значит, меньше потери мощности. Также, у них выше быстродействие: из-за отсутствия неосновных носителей заряда не нужно время для их рассеивания в момент переключения полярности. Но у диодов Шоттки есть и недостатки: больше обратный ток (I_R) и ниже допустимое обратное напряжение (V_R).

Характеристики диода ss33

Параметр	Обозн.	Величина	Ед.изм.
Максимальное обратное напряжение	VRRM	30	В
Максимальный прямой средний ток	IF	3	А
Максимальное падение напряжение на открытом диоде	VF	0.5	В
Максимальный прямой импульсный ток	IFSM	100	А
Максимальное среднеквадратичное напряжение	VRMS	21	В
Максимальный обратный ток при температуре 25℃	IR (T = 25℃)	0.5	мA
Максимальный обратный ток при температуре 100℃	IR (T = 100℃)	10	мA
Рабочая температура	TJ	-55 .. +125	℃

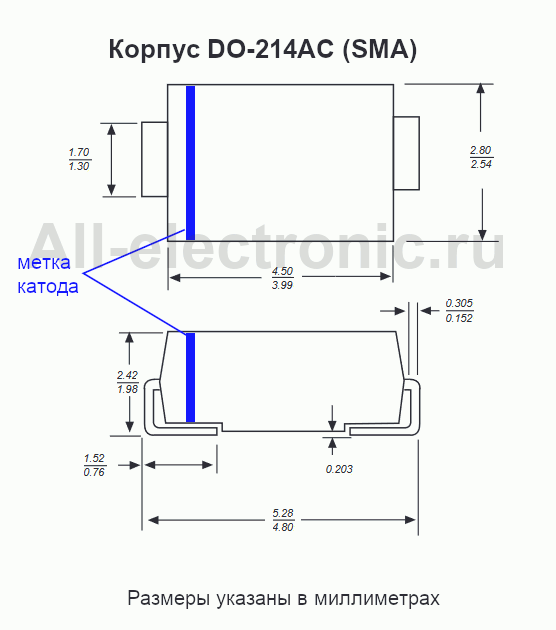

Корпус, размеры

Диод Шоттки ss33 производится в корпусе SMA (DO-214AC)

Дополнительная информация

Более подробный datashit для диода ss33 можно скачать здесь. Также, возможно, Вас заинтересуют теоретические материалы по теме "диоды":
